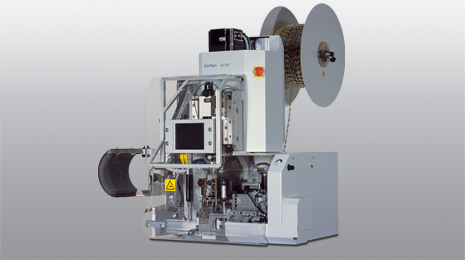

Высокотехнологичный настольный пресс с усилием опрессовки контактов до 20 кН (2 тс) и модулем зачистки провода DigiStripper. Предназначен для выполнения операций зачистки провода и опрессовки контактов на провод с сечением жил до 6 мм². Синхронизация процессов зачистки и опрессовки превращает пресс в настоящий комбайн - полуавтомат с применением ручной подачи провода под обработку.Это самый высокоскоростной полуавтомат из предлагаемых на рынке аналогов с такой же гибкостью и функциями. Время цикла "зачистка провода - опрессовка" составляет 0,9 секунды.
Данный пресс обеспечивает производство элементов жгута со 100% качеством, несмотря на ручную подачу!!! Все плохо опрессованные контакты автоматически срезаются и элемент жгута физически не может попасть на следующий этап технологической цепочки. Тем самым выполняются требования к производству автомобильных жгутов. Ни один другой настольный пресс из предлагаемых на рынке не может быть так быстро переоборудован (время переналадки на выпуск другого изделия на 60% ниже чем у конкурентов)! Пресс имееет интеллектуальную систему привода с программируемой высотой опрессовки контакта - шаг 0,01 мм и встроенный анализатор усилия опрессовки контакта CFA.
Управление всеми технологическими процессами осуществляется с цветного сенсорного экрана. Выбор командных элементов на экране осуществляется простым прикосновением пальца. Экран располагается в самой удобной с точки зрения эргономики позиции. Использование дружественного интерфейса TopTouch делает переналадку техпроцессов быстрой и простой. Настройка пресса на выпуск другого изделия занимает одну-две минуты: меняется аппликатор и из памяти устройства загружается новая программа технологического процесса - долгая механическая настройка, регулировка и калибровка не требуются!!!
Система быстрого захвата (Quick Clamping) и программируемый ход штока 10…40 мм позволяют опрессовывать контакты различных производителей с помощью стандартных аппликаторов сторонних производителей, таких как AMP; Yazaky; JST; Delphi; GHW; Mecal (например: mes; mef) и др. С аппликаторами имеющими пневматическую подачу контактов пресс bt722 агрегатируется через пневмораспределительное устройство, синхронизирующее работу пресса и аппликатора.
Качество продукции, выпущенной на прессе гарантируется применением встроенного трёхзонового анализатора усилия опрессовки контакта (CFA). Анализатор усилия опрессовки обнаруживает наиболее часто встречающиеся дефекты элементов жгута: отсутствующие жилы в многожильном проводе или их повреждение; несоответствие длины зачистки провода; недоподача или переподача контакта; опрессовка без провода. Динамическое измерение не влияет на скорость работы пресса. Значения анализируются и выводятся на дисплей в виде кривой, которая сравнивается с эталонной. Передача данных от CFA на персональный компьютер, позволяет сохранять в памяти все показатели качества.

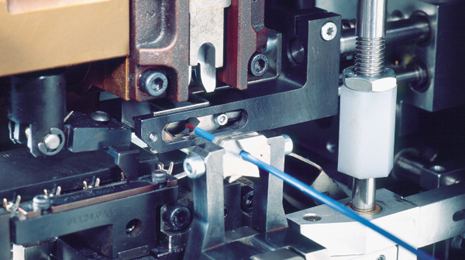

Модуль зачистки DigiStripper может зачищать провода с сечением жил от 0,08 ... 4 мм², на длину до 12 мм с полным снятием изоляции, а также производить зачистку со сдвигом изоляции. Имеет функцию "нулевого реза". Применение этих функций возможно на проводе сечением от 0,14 до 2,5 мм². Нулевой рез позволяет зачищать изоляцию с провода с точностью до 0,01 мм. Кроме того, по сигналу системы контроля качества CFA, DigiStripper может cрезать с провода контакты опрессованные с браком!
В качестве опции на прессе bt722 DigiStripper может быть установлен дополнительный модуль обрезки плохо опрессованных контактов. Этот модуль может работать совместно с модулем зачистки провода, он позволяет срезать плохо опрессованные контакты с проводов с сечением жил до 6 мм², кроме того он может делать срез по телу контакта, что позволяет сократить потери провода.
Дополнительно на пресс bt722 могут быть установлены: 1) Модуль измельчения несущей ленты контактов (чоппер) - несущая лента контактов разрезается вне модуля, исключая попадание в рабочюю зону остатков. 2) Модуль сматывания бумаги защищающей контакты на катушке - исключает попадание бумаги в рабочую зону.
Для работы пресса требуется электропитание 220В (50Гц), его габариты 700 x 750 x 500 мм, вес около 110 кг. Все дополнительные модули имеют пневмопривод, для их питания необходим сжатый воздух давлением 6-7 бар.
