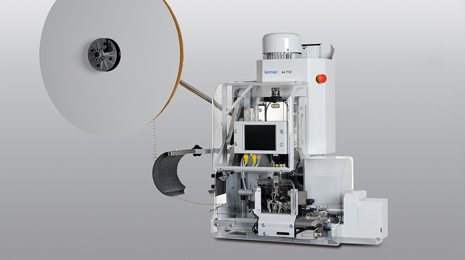

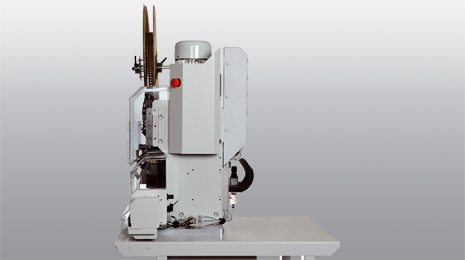

Высокотехнологичный настольный пресс с усилием опрессовки контактов до 20 кН (2 тс). Предназначен для обжима контактов / наконечников с ручной подачей провода / кабеля с сечением жил до 6 мм². Данный пресс позволяет гарантировать качество опрессовки контактов!
Качество опрессовки обеспечивает встроенный трёхзоновый анализатор усилия опрессовки контакта (CFA). Анализатор усилия опрессовки обнаруживает наиболее часто встречающиеся дефекты элементов жгута: отсутствующие жилы в многожильном проводе или их повреждение; несоответствие длины зачистки провода; недоподача или переподача контакта; опрессовка без провода. Динамическое измерение усилий опрессовки не влияет на скорость работы пресса. Значения измерений анализируются и выводятся на дисплей в виде кривой, которая сравнивается с эталонной. При обнаружении брака CFA останавливает работу пресса и сигнализирует оператору об обнаружении брака. Передача данных от CFA на персональный компьютер позволяет сохранять в памяти все показатели качества партии изделия.
Регулировка технологических параметров работы пресса, контроль опресовки и статистика осуществляется с операторского пульта через человеко-машинный интерфейс (OMI) с выводом необходимой информации на ЖК-дисплей.
Система быстрого захвата (Quick Clamping) и программируемый ход штока 10…40 мм позволяют опрессовывать контакты различных производителей с помощью стандартных аппликаторов сторонних производителей, таких как AMP; Yazaky; JST; Delphi; GHW; Mecal (например: mes; mef) и др. С аппликаторами имеющими пневматическую подачу контактов пресс bt711 агрегатируется через пневмораспределительное устройство, синхронизирующее работу пресса и аппликатора.
Данный пресс имеет возможность для наращивания своих функциональные возможности за счёт установки дополнительного оборудования. 1) Установка модуля зачистки провода SC-11 (зачищает провод сечением 0,2 ... 2,5 мм² на длину от 1,5 до 15 мм) - позволяет производить одновременную зачистку конца провода и опрессовку на него контакта. 2) Модуль обрезки наконечников - обнаруженные модулем CFA бракованные наконечники автоматически срезаются с провода. Применение этого модуля позволяет использовать пресс bt712 для производства элементов автомобильных жгутов соответствующих стандартам принятым в автомобильной промышленности. 3) Модуль измельчения несущей металлической ленты контактов (чоппер) - несущая лента контактов, остающаяся после опрессовки контактов срезается там, где это целесообразно – вне модуля, что гарантирует невозможность её попадания в зону опрессовки и безостановочную работу пресса.

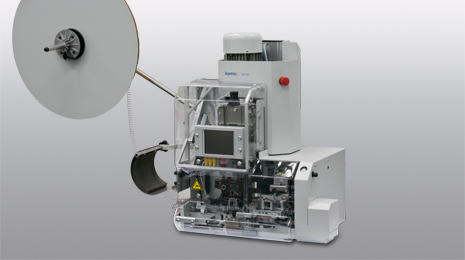

Пресс bt712 с модулем зачистки SC-11 представляет собой полуавтоматическую машину для изготовления элементов жгута с функцией контроля качества. Время цикла "зачистка провода – опрессовка (0,3с)" составляет 0,9 секунды. Время цикла "зачистка конца провода - опрессовка - контроль (CFA)" составляет примерно 1,4 секунды. Производительность такой машины зависит от оператора, его скорости подачи провода в зону обработки.
Для работы пресса требуется электропитание 220В (50Гц), его габариты (ШxВxД) 700 x 750 x 500 мм, вес около 110 кг. Все дополнительные модули (SC-11 и т.д.) имеют пневмопривод, для их питания необходим сжатый воздух давлением 6-7 бар.
